一卡通系統 >>> 門禁系統 >>>門禁設備 |
 |
門禁控制器>>>雙門控制器 |
|
| |

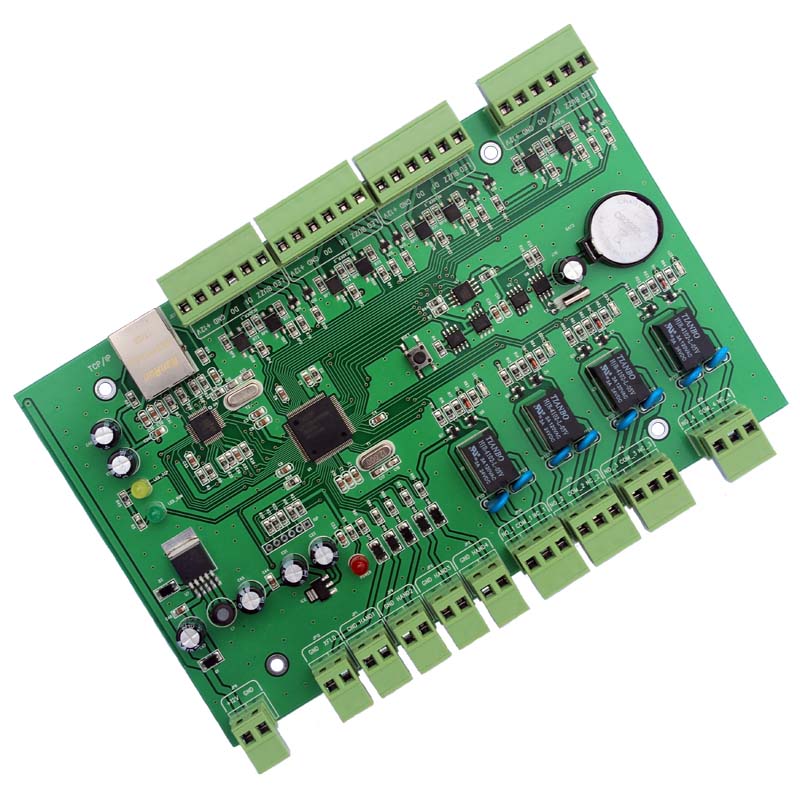

產品名稱：雙門控制器 |
產品型號：SW5202 |
| |
| 產品名稱 |
雙門控制板 |
雙門控制板 |
| 產品型號 |
SW5202 |
SW5202 |
| 產品圖片 |
 |
 |
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 大小尺寸 |
195mm×125mm |
|
|
| |
產品介紹 |
| |
通訊方式：TCP/IP網絡通訊
SW5202雙門雙向門禁控制器，可控制二個門的雙向進出，采用世界著名的美國NXP公司（原歐洲PHILIP）的32位 ARM7處理器為主控芯片，內部運行RTOS實時操作系統和FAMS2存儲管理系統，按照工業級技術要求設計的高性能門禁控制器。
門禁控制器不但擁有常用的門禁功能，例如：脫機運行、實時監控、照片顯示、海量存儲、靈活的權限設置、遠程開門、多用戶管理、批量和少量快速設置、方便查詢、報表統計 格式修改和打印 輸出到Excel文件、卡＋密碼、門長時間未關閉報警、非法卡刷卡報警、管理卡開門、非法闖入報警、定時開門、電子地圖等功能。 |
| |
|
|
|
一、產品特點 |
| |
真正基于TCP/IP 網絡的門禁系統,下載卡號信息和授權信息的速度是普通RS485門禁控制器的 1 千倍。通訊方式：TCP/IP網絡，10/100M 自適應以太網口,聯網距離無限制，可用網線直接連電腦設置，支持局域網控制，支持互聯網遠程控制。
CPU采用32位機ARM7芯片，工業級設計，三重防雷、防靜電、可抵抗強干擾，高可靠性。內設看門狗，防死機。快速的響應速度，在已存儲5萬張卡的基礎上判斷有無開門權限及做出開門響應時間小于0.1S。
強大的數據處理能力，可存儲5萬持卡人 信息， 脫機存儲10 萬條歷史記錄。
開放式設計，兼容性強，可以和市場上各種品牌的讀卡器和門鎖配套使用。可為集成商、工程商提供 OEM 和個性化定制。 |
| |
二、產品功能 |
| |
支持刷卡開門、卡+密碼、密碼開門、門常開、門常閉、管理卡開門、首卡啟動、多卡開門、按鈕開門、遠程開門等多種方式。
可支持各種 Wiegand 26讀卡器，Wiegand 接口提供聲、光響應輸出。
支持多種告警，并可分別設置是否啟用：消防聯動，門開超時，非法闖入，斷電告警等。事件記錄和告警記錄實時主動上傳。
支持防潛返，區域反潛回
支持雙門互鎖 或 多門互鎖
配套軟件：簡體中文門禁管理軟件，還可贈送正常班和多班次倒班考勤管理軟件
配套軟件可支持的數據庫：?jiǎn)螜C(jī)版Access 和 網絡版SQL |
| |
三、基本參數 |
| |
管理門數： 2 扇
每個門存儲用戶數：500000
脫機記錄數：1000000
讀卡器接口：4 個
出門按鈕: 2 個
電鎖控制： 2 個
開門時間: 0.1－25.5 秒
門磁的輸入：2 路
報警輸出: 2 個
報警響應時間： 0.1－25.5 秒
消防輸入： 1個
電池保護數據掉電保持時間: 超過10 年。 |
工作環境
|
溫度： <60℃
濕度： 10% ~ 95% R.H
額定電壓： DC12V
額定電流： < 0.2A
額定功率: ≤5W |
雙門主板參數
|
尺寸：長195mm×寬125mm
定位孔：130mm * 93 mm
顏色：綠色
重量：約310克 |
機箱參數
|
鐵箱尺寸：長278.5 mm × 寬266 mm × 厚76 mm
顏色：黑色磨砂
重量：約3000克 |
| 紙箱尺寸：長320 * 寬280 * 厚110 mm |
| |
| 九年來，SW視沃一致秉承和堅持專業化經營理念，我們一直樸素而執著地認為，“與其什么都做，不如把門禁做好！”，將全部的資金、技術和人才優勢集中在門禁控制器、門禁管理軟件、門禁讀卡器等門禁系統關鍵組件上，并確保各個組件的穩定性、安全性、便捷性和先進性。 |
| |
| SW系列門禁在保持功能越來越強大的同時，我們致力于通過我們的技術領先和從客戶角度出發的設計思想，更大程度地降低工程商的在配置、銷售、安裝、使用、維護和培訓上的成本，使得操作更加便捷化和人性化。我們?cè)谠擃I(lǐng)域的9年的成熟經驗和數萬個系統在世界各地穩定地運行是您的信心保證。 |
| |
雙門控制器裝箱圖片 |
 |
| |

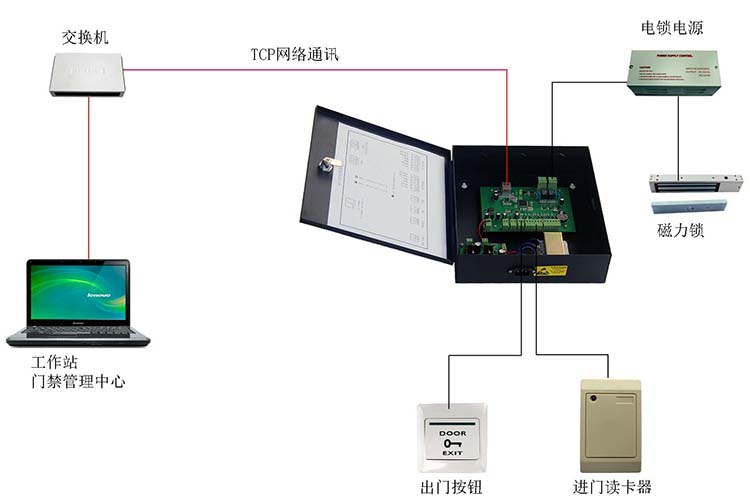

雙門控制器控制示意圖 |
| |
 |
| |
雙門控制器接線圖 |
| |
 |
| 門禁系統示意圖 |
 |
| |
電源機箱，外包裝 |
| |
| 產品名稱 |
電源機箱 |
|
電源機箱 |
| 產品圖片 |
 |
 |
 |
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 大小尺寸 |
278 mm ×266 mm× 76 mm |
83mm X 74mm |
278 mm ×266 mm× 76 mm |
| 說明 |
門禁控制器機箱外觀-視沃牌 絲印 |

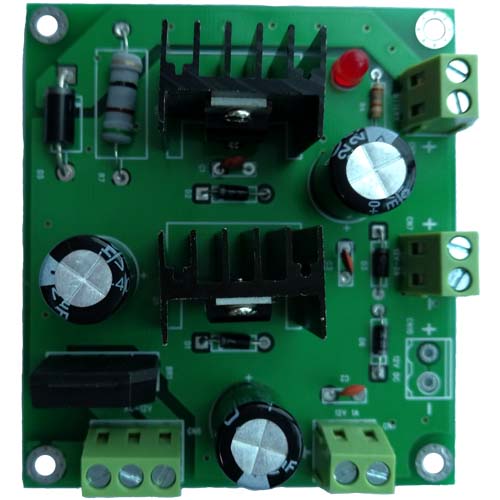

門禁控制器內置電源板 |
門禁控制器機箱外觀-中性 絲印 |
| 產品型號 |
JX06品牌 |
|
JX08中性 |
|
| |
| 產品名稱 |
紙箱-外包裝 |
紙箱-外包裝 |
電源機箱 |
| 產品圖片 |
 |
 |
 |
| |
點擊圖片欣賞大圖 |
|
點擊圖片欣賞大圖 |
| 說明 |
門禁控制器外包裝紙箱-中性印刷
箱型：啤盒 紙質：K3K |
門禁控制器外包裝紙箱-視沃牌 印刷
箱型：啤盒 紙質：K3K |
標準機箱內部構造圖 |
| 大小尺寸 |
330 * 273 * 86 mm |
330 * 273 * 86 mm |
278 mm ×266 mm× 76 mm |
|
| |
| |
|
| |
