電磁鎖(磁力鎖)的標準安裝方法 |
| |
一．外開門的表面安裝方法 |
| （參照?qǐng)D一至圖八） |
| 第一步：首先用螺絲刀打開蓋板，再用六角扳手打邊板，準備安裝 （見圖一） |
 |
| 第二步：拿出安裝紙板，將紙板沿著虛線折疊按(圖二)所示方法把紙板放到所需裝鎖的位置,然后把需要打孔的地方做上記號后打孔. |
 |
第三步：A.繼鐵板的固定（參見圖三）將內六角螺絲插入繼鐵板中，把橡膠華司置與兩片金屬華司之間，然后套在內六角螺絲上。將繼鐵板插入門上打的三個孔中，同時把香菇頭從門的另一面插入，利用六角扳手將繼鐵板鎖在門上。
|
 |
B．邊板的固定（參見圖三）把邊板用兩個半圓頭螺絲固定在先前打孔的門框上（固定在邊板的長形孔中）。注意：不要將邊板鎖緊，讓其能前后能移動以利于安位置的修正。
C．修正邊板的位置使邊板與繼鐵板的位置合適，目的使鎖主體能與繼鐵板緊密的接觸。
D：固定鎖主體與邊板鎖緊邊板的半圓頭螺絲后，再鎖上所有的沉頭螺絲，然后再卸下半圓頭螺絲，在適當?shù)奈恢勉@孔以便接線。最后用六角扳手把鎖主體鎖在邊板上。(參見圖四) |
 |
| 第四步：按照說明書的指示接線。 |
 |
| 第五步： 蓋上蓋板，把小鋁柱體塞進鎖主體參見圖五 的螺絲孔中。參見圖六 |
 |
| 圖七與圖八所示為典型的外開門外置式的安裝式樣 |
  |
★ 安裝注意事項
在安裝繼鐵板的時候，不要把它鎖緊，讓其能輕微搖擺以利于和鎖主體自然的結合。 |
| |
二、內開門的表面安裝 |

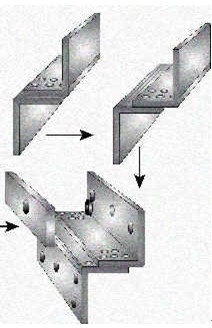

| (ZL型支架的安裝方法）：解決外裝磁力鎖的內裝問題。 |
內開門做表面安裝時需要有輔助配件來協助安裝，我們選用富有裝飾性的優質進口鋁材來制做這種安裝配件：Z&L支架。每套 Z&L支架含三塊鋁材配件,其中較長的一塊L1是配給鎖主體使用;另外兩塊較短的 Z2、Z3配給繼鐵板用。Z2是安裝在門上的，邊上有五個沉孔，是用于固定在門上;Z3是用于固定繼鐵板的,邊上有三個孔,中心孔應與繼鐵板的中心孔對齊.下面介紹安裝方法。
a. 先將Z&L支架中的L1支架放在裝鎖的位置上，用M5*25的自攻螺絲固定于門框或墻面上。
b．用六角扳手將鎖主體鎖在L1支架上。
c. 對應于L1支架的位置把Z2支架固定在門上。
d. 將繼鐵板插入Z1的三個孔中假固定,然后門關好，使磁鐵和繼鐵板緊密吻合，確定Z1、Z2 的銜接位置。（Z1與Z2的相對位置根據門的厚度可以調節）。
e. 將Z1、Z2鎖緊，然后將繼鐵板用M8*25內六角螺絲固定于Z1上（將螺絲、鐵板、墊圈、橡膠墊圈依次穿入）。
f. 如果是雙扇門，可以用兩個Z &L支架
參考下圖： |
  |
| |
三、埋入式（內置式）安裝法： |
內開門與外開門的埋入式安裝方法一致
對于木門來說，如果門擋邊的尺寸夠埋入鎖主體的話，安裝非常簡單，只需挖一個合適的槽，鎖埋進后鎖上螺絲即可，一般的施工人員見鎖就會安裝。鋁合金門的門框一般都是空心的，針對這一特點，我們?cè)O(shè)計了兩種安裝方法。
A．內襯木塊法（請參考圖十、圖十一）：在門框里放入一塊大小合適的木頭作襯，再鎖螺絲。此種方法取材方便，安裝簡單。在實際安裝中大多采用這種方法。 |
  |
B．利用安裝配件法：此種方法是利用我們提供的配件（四孔鐵板+U型鐵），使安裝更加簡便。
★安裝注意事項
在做埋入式安裝時一定注意門擋邊的尺寸要稍大于所選鎖的尺寸。 |
| |
四、玻璃門安裝法 |
1、 有鋁合金（或其它材料）包框玻璃門的安裝方法
玻璃門要做埋入式安裝一般可以采用EM1000系列磁力門鎖，這是我公司獨有的最適合安裝在玻璃門上的鎖，無論你的門是內開式還是外開式、雙開式自由門都可以安裝。安裝方法與普通門的埋入式安裝一樣。
★ 安裝注意事項
玻璃門需要裝有鋁合金包框，因鎖吸和距離要求小于6毫米，所以要求門邊到門框的距離小于6毫米，地彈簧需采用品質穩定的，否則會影響鎖的定位。
2. 無框玻璃門的安裝方法
一般的鎖具很難安裝在玻璃門上，即使有些鎖可以安裝，但會影響整個門的美觀，而我們的電磁鎖配合獨巨匠心的安裝配件，可以輕松的安裝，而且美觀可靠。
1. 利用U型支架安裝磁力鎖在無框玻璃門上：
沒有包框的玻璃門需要有配件來輔助安裝。安裝方法與普通門的表面安裝方法基本雷同，只不過是在第三步安裝繼鐵板的時候不同，安裝方法如圖九所示。把U型槽連同橡膠緩沖墊及不銹鋼墊片（放在鎖螺絲的一邊）套在玻璃門上,用無頭內六角螺絲鎖在玻璃門上,然后把繼鐵板固定在U型槽上。對于不同的玻璃門厚度及不同型號的電磁鎖，我們提供不同型號的安裝配件：UBG 支架 ，規格請見下表 ： |
 |
| 2.利用AB架來安裝 先把AB架用玻璃專用膠（或雙面膠帶）固定在玻璃門上，然后再把繼鐵板固定在支架上。 |
 |
五、其他注意事項： |
| |
安裝前請認真閱讀安裝說明書，并敬請注意以下事項：
不要在繼鐵板或鎖主體上鉆孔；不要更換繼鐵板固定螺絲；不要用刺激性的清潔劑擦拭電磁鎖；不要改動電路。
保養：
磁力門鎖的保養與其他鎖類相比比較簡單，只要保持繼鐵板和鎖主體表面無雜質就可，所以請定期用非蝕性的清潔劑擦拭其表面。 |
六、經常出現的問題及解決方法 |
| 問題 |
可能的原因 |
解決方法 |
| 門無法上鎖 |
1、無電源供電
2、電源線松動 |
1、檢查供電電源
2、將電源線鎖緊 |
| 抗拉力不夠 |
1、電源供電功率不足
2、門嚴重變形或磁力門鎖安裝不良導致鐵版與鎖主體接觸面積縮小
3、繼鐵板或鎖主體表面有雜質 |
1、使電源輸出到鎖正常工作狀態
2、調整門或重新裝鎖
3、清楚雜質 |
| 磁簧開關輸出錯誤 |
1、繼鐵板和鎖主體沒有完全接觸
2、磁簧開關位置不對
3、外接負載電量超過磁簧開關的最大承受力 |
1、調整鐵板和主體位置
2、請與供應商聯系
3、請重新調整電量 |
|
| |
|
| |
