門禁系統施工中線材選用、布線及安裝連線

布線接線注意事項

1、所有走線都必須套管， PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。強烈建議：本系統的所有走線必須同220V強電線分開套管
2、雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。
3、建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。
4、請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。
5、不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。
6、用電方面，不要將控制器和其他大電流設備接在同一供電插座上。
7、讀卡器、按鈕的安裝高度距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。
8、控制器建議安裝在門內側的天花板上或弱電井等便于維護的地點。
9、接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
10、線與線的連接，最好使用電烙鐵焊接，擰接方式容易造成接觸不良。

RS485聯網門禁--網線選用及布線技巧

RS485網線：電腦到控制器，以及控制器與控制器之間的通訊線。建議使用4芯雙絞屏蔽網線。線徑在0.5平方毫米以上。
485總線是一種用于設備聯網的經濟型的傳統的工業總線方式，通訊質量是需要根據施工經驗進行測試和調試的，485總線雖然簡單，但必須嚴格安裝施工規范進行布線，RS485總線的布置與RS485的通訊質量非常重要。
對于大型門禁系統，首先要確定門禁管理中心的位置，了解清楚項目中每個門禁點的位置，根據門禁點的數量、網線的距離，合理設計門禁網絡采用單條RS485總線，還是采用多條RS485總線。
多條RS485總線聯網制遵循3條原則：
1、單條總線上掛接的控制器數量一般不能超過40臺；超過40臺控制器的話，建議采用多條總線制，再通過485HUB連上管理電腦。
2、RS485總線長度，理論上是可以達到1200米，由于控制器數量或者通訊環境的復雜性，單條485總線建議不要超過800米。如果超過800米，請改成多路RS485總線，選用485HUB或者中繼器來改善通訊環境。
3、門禁控制點與管理中心的分布狀況，如果有部分門禁點在管理中心的這邊，而有部分門禁點在完全不同的方向，建議采用多路RS485總線
更多知識請參考：淺談門禁系統的485總線結構的布線規范及調試方法

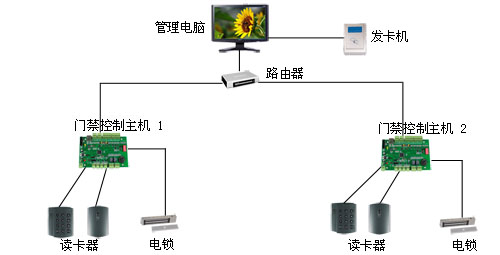

TCP/IP網絡門禁—網線的布線技巧

TCP/IP網絡的布線相對來講比較簡單，只需要用普通網線把控制器直接接入交換機或集線器HUB。

備注：TCP/IP同一時刻通訊時可同時支持多個控制器
可用網線直接連電腦設置，支持局域網控制，支持互聯網遠程控制

每個門禁控制單元 --- 線材選用及布線技巧

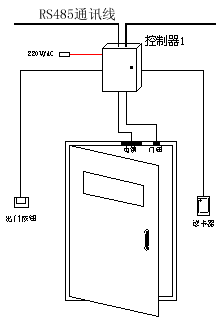

每個門禁控制單元包括：門禁控制器、讀卡器、電鎖、出門按鈕、門磁、紅外傳感器等，門禁控制器到門的距離一般不要超過100米，以下是單門控制器控制一個門的示意圖：

選用線材
1、讀卡器線：讀卡器到控制器端口之間的線
建議用8芯屏蔽多股雙絞網線（其中二芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線和蜂鳴器線），數據線 Data1 / Data0互為雙絞，線徑建議0.5平方毫米以上，最長不可以超過100米，屏蔽線接控制器的GND。
2、出門按鈕線：出門按鈕到控制器端口之間的線，建議采用兩芯線，線徑在1.0平方毫米以上。
3、電鎖線：電鎖到控制器端口之間的線，建議使用兩芯電源線，線徑在1.0平方毫米以上。
如果超過50米用更粗的線，或者多股并聯；或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。
4、門磁線：門磁到控制器端口之間的線，建議選擇兩芯線，線徑在0.5平方毫米以上，
如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

門禁設備的安裝

首先要了解每種設備的工作原理，控制器是門禁控制單元的核心，其他設備都是接在門禁控制器上，組成一個完整的控制單元，詳情請參照各種硬件產品的說明書

門禁控制器的安裝

建議安裝在門內側的墻面，天花板上或弱電井等便于維護的地點

讀卡器的安裝與連接

安裝在門外或門內側，高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低；當進門和出門均要刷卡時，兩個讀卡器應該相距1米以上，特別要避免里外正對安裝，以防干擾。
說明：一般情況下，讀卡器的兩條電源線和兩條數據線，必須接；蜂鳴器和指示燈線不接也能正常使用。
接蜂鳴器（BUZ）線的作用：當控制器收到非法卡刷卡時，讀卡器的蜂鳴器想2聲或3聲報警；合法卡響1聲
接指示燈（LED）線的作用：當制器收到非法卡刷卡時，讀卡器的指示燈只是瞬間變化；合法卡由紅色變成綠色幾秒鐘（即控制器電鎖繼電器的執行時間）
讀卡器的線腳顏色定義以各家讀卡器廠商的說明書為準

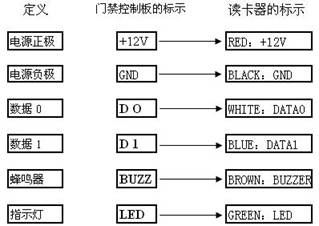

注：門禁控制板與讀卡器的對應接法如下圖：

電鎖與電鎖電源的安裝與連接

電鎖的安裝比較復雜，也比較關鍵

1、電插鎖的安裝

電插鎖一般用于單開/雙開玻璃門、上有框下無框玻璃門、上下無框玻璃門，單開/雙開木門等，裝在門的上方靠把手一側。
下圖是單開木門的安裝效果圖

電插鎖通過磁感應上鎖。通過扣板上的磁鐵感應后才能上鎖，扣板一般裝在門扇上方，關門后，扣板上的磁鐵對正鎖內感應開關，感應上鎖，因此門關好后能自動上鎖。

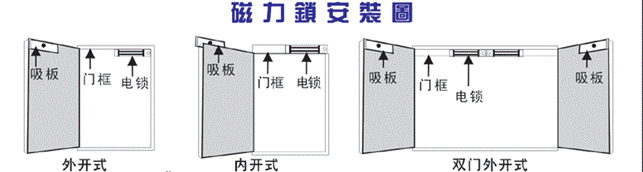

2、磁力鎖的安裝

磁力鎖一般用于鐵門、防火門，下圖是防火門安裝效果圖

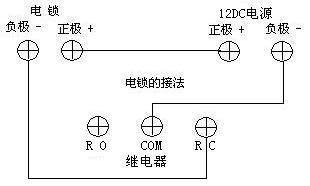

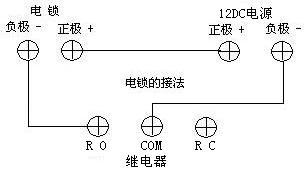

3、電鎖、門禁控制器與電鎖電源的接線

不同性能的電鎖有不同的接法，分常開型和常閉型，由門禁控制器的電鎖繼電器控制電鎖的開啟或鎖閉。

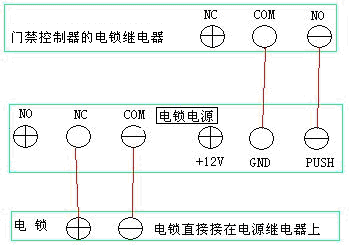

A、與門禁專用電源接法（以WDA-801電源為例），建議使用門禁專用電鎖電源
控制板繼電器的常開端NO 接電源的PUSH 或 HANDLE，公共端COM接電源負極GND
電鎖直接接在電源上：電插鎖等常閉鎖，電鎖正極接電源常閉端NC，負極接公共端COM
電控鎖等常開鎖，電鎖正極接電源常開端NO，負極接公共端COM
