>>>一卡通系統>>>電梯控制系統

智能IC卡電梯控制系統

智能IC卡電梯控制管理系統

梯控系統功能簡介

發卡機軟件發卡，可以設置用戶卡的有效期（計時/限時），設置用戶卡的使用次數（計次/限次），允許樓層

通過管理卡，設置：用戶黑名單，電梯地址號等信息

智能IC卡電梯控制管理系統，設計成寫卡式、脫機、免布線、離線式電梯控制系統。

電梯控制器使用標準的工業串口通信，通信距離可達1200米，每個總線可以接255臺設備，或者使用TCP/IP通訊，

可以和其它的設備安裝在同一個系統中，集中管理一卡通系統。

電梯控制管理系統，包括電梯控制設備，梯控系統管理中心

電梯控制設備，主要是電梯控制器，分控器，機箱，梯控讀卡器，IC卡

系統管理中心，主要是電梯管理軟件，加密狗，發卡器

其他可選設備還有，訪客控制板（對講聯動），RS485通訊器

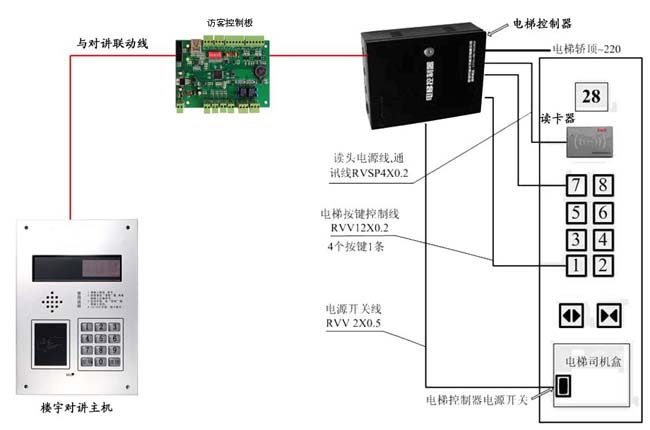

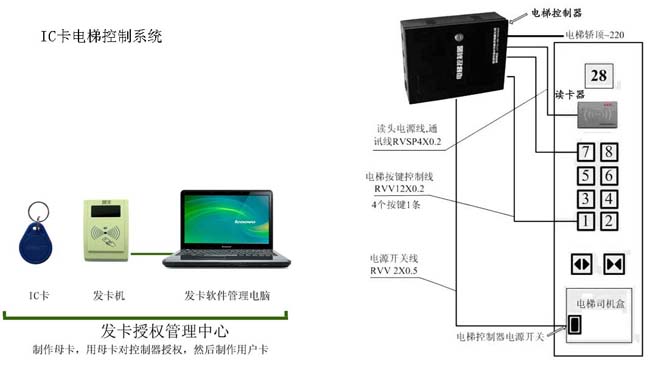

IC卡電控控制系統結構示意圖

每塊電梯門禁控制器可以控制16層樓，增加控制板可以控制更多樓層，可加3塊控制板，即可控制器16+3*16=64層樓，更多樓層控制可定制。

可與對講聯動

主要設備介紹

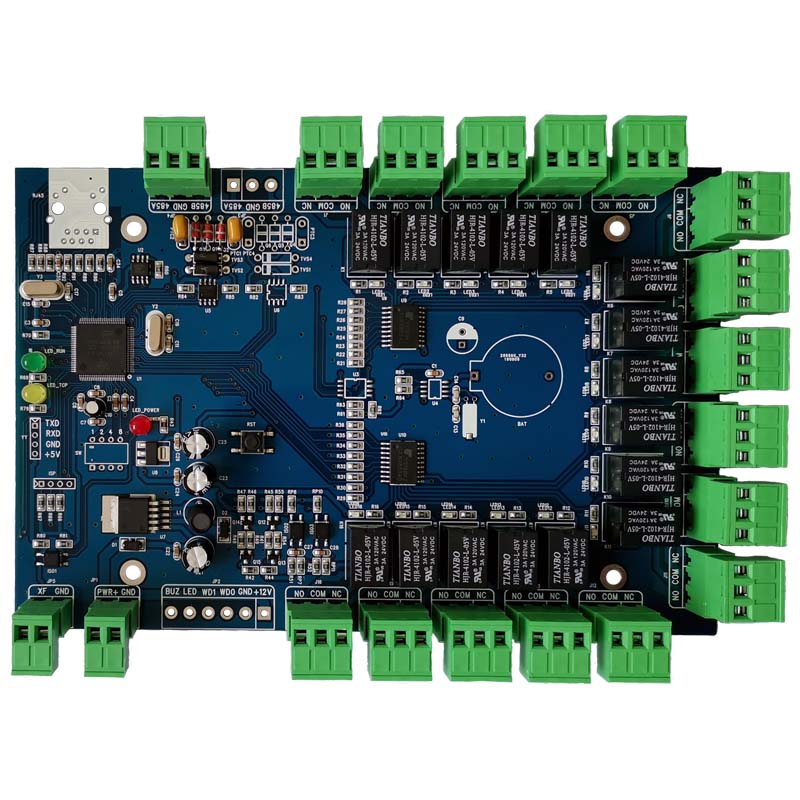

產品名稱：電梯門禁控制器

產品型號：SW616C

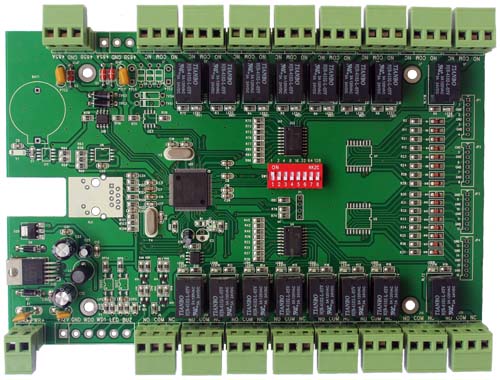

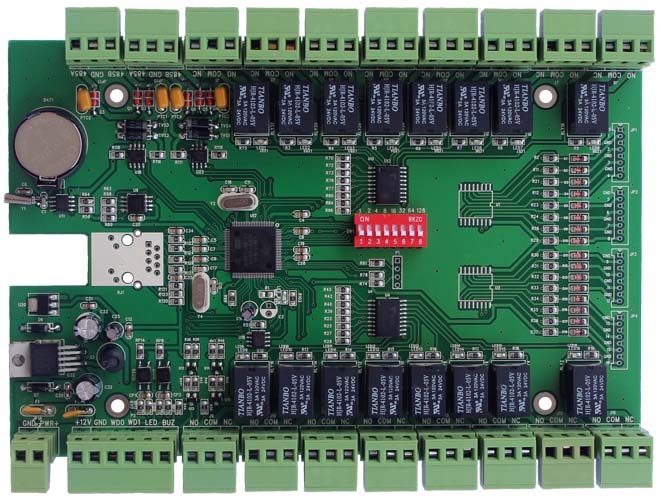

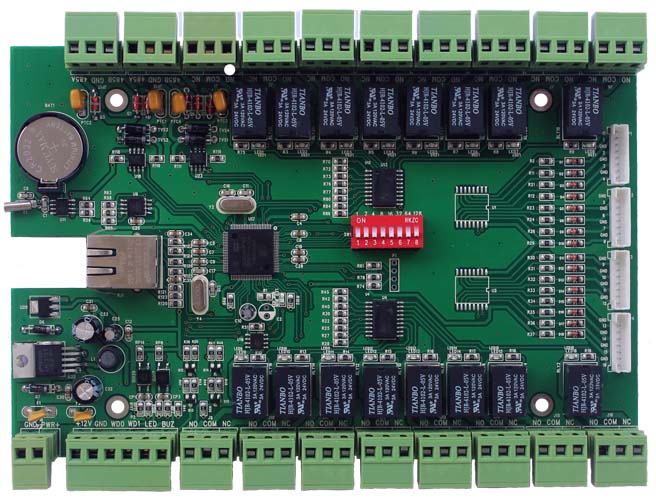

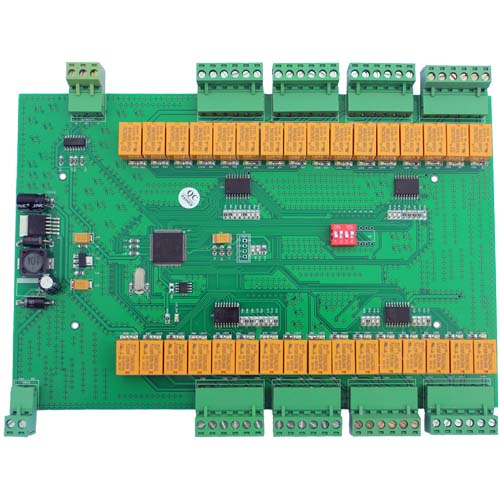

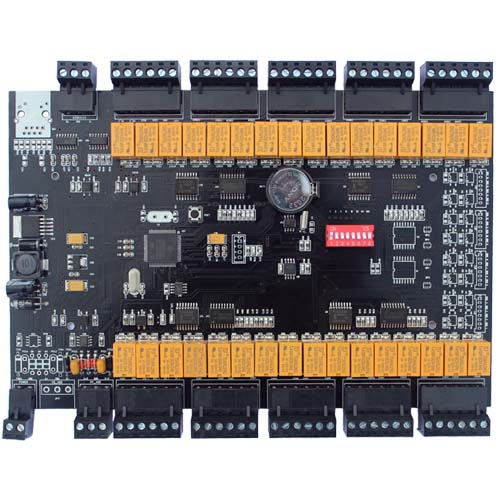

產品名稱	電梯主控制器	電梯主控制器	電梯擴展板
產品型號	SW616R	SW616T	SW616KZ
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	190mm×125mm	190mm×125mm	190mm×125mm
說明	RS485聯網	TCP/IP網絡	與主控RS485聯網

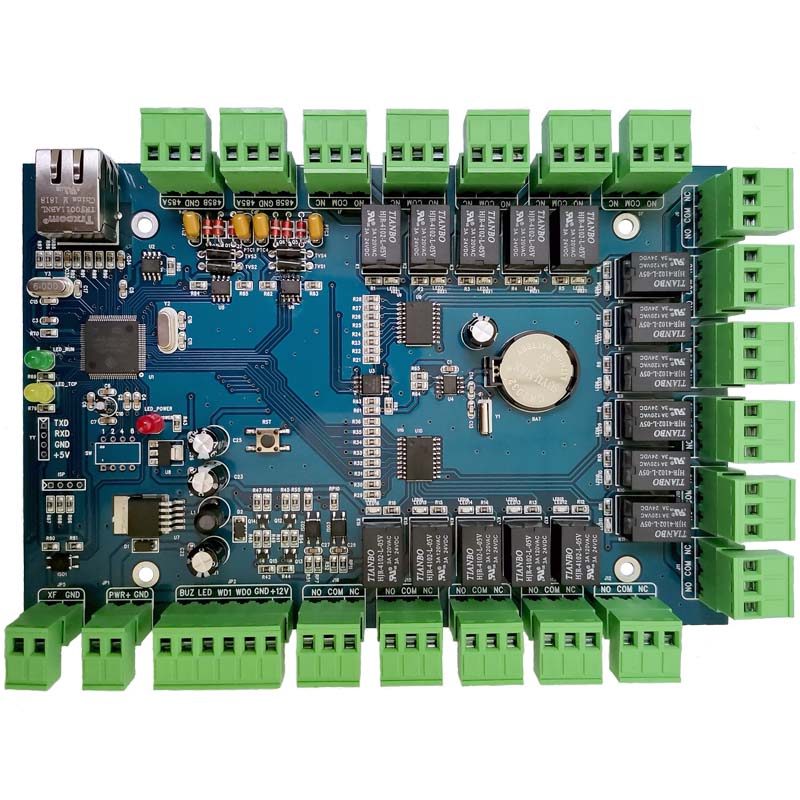

產品名稱	電梯主控制器	電梯主控制器	電梯擴展板
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	195mm×125mm	195mm×125mm	195mm×125mm
說明	RS485聯網	TCP/IP網絡	與主控RS485聯網
產品型號	SW616R	SW616T	SW616KZ

電源機箱

產品名稱	電源機箱		電源機箱
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	278 mm ×266 mm× 76 mm		278 mm ×266 mm× 76 mm
說明	門禁控制器機箱外觀-視沃牌絲印		門禁控制器機箱外觀-中性絲印
產品型號	JX06品牌		JX08中性

功能特點

標準 485（波特率9600）通訊，或者TCP/IP通訊。
大容量Flash芯片，黑名單25000卡信息，50000記錄；
16個輸入，16個輸出。
每個主板可以接3個擴展板，達到64個輸入，64個輸出。
每個輸入可以定義為門磁或者按鈕輸入。
輸出可以定義為常開或者常閉。
支持遠程操作開關門、遠程開關。
支持實時狀態顯示
支持485門禁、tcp/ip控制器混合安裝

主要參數表

項 ?目	電梯控制器
存儲器	512K Flash
WG讀卡器	讀寫第7扇區
卡信息	設置用戶的有效期，允許電梯號和樓層
輸出接口	16個? 可以配置為常開或者常閉
輸入接口	16個? 可配置為門磁或者按鈕
擴展	支持3個擴展板達到64個輸入64個輸出
通訊接口	RS485聯網通訊波特率9600，TCP/IP網絡通訊
開放時區	16 個開放時間, 支持有效日期
開門時間	1－255秒
開門超時	1－255 秒
卡存儲量	黑名單50000個
事件記錄	50000
脫機運行	支持
假日	支持
遠程開門	支持

電氣特性

溫度： <60℃
濕度： 10% ~ 95% R.H
電流：90mA－120mA
額定電壓： DC12V
額定電流： < 0.2A
額定功率： ≤5W

主板外形
尺寸：195mm×125mm

定位孔間距130mm X 93 mm
顏色：綠色
重量：約300克

機箱外形
鐵箱尺寸：278 mm ×266 mm× 76 mm
顏色：黑色磨砂
重量：約3000克
紙箱尺寸：320 * 280 * 110 mm

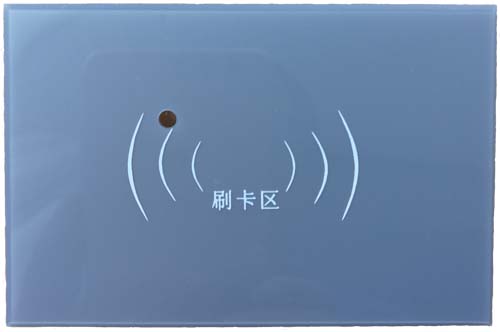

產品名稱：梯控讀卡器

梯控讀卡器，有2種設計方案

1、梯控讀卡器：三款外殼，客戶根據喜好隨心選。一體化設計，配上漂亮的外殼，讀卡器主機和線圈集成在一塊板上。

2、梯控讀卡器：分體式設計，讀卡器主機和線圈分成2塊板，線圈板可以內置安裝，也可以配上漂亮的外殼。讀卡器主機內置在電梯面板里面

產品名稱1：梯控讀卡器

型號：RC6008

三款外殼，客戶根據喜好隨心選。一體化設計，配上漂亮的外殼，讀卡器主機和線圈集成在一塊板上。

點擊圖片欣賞大圖	梯控讀卡器是讀寫IC卡第七扇區數據；韋根通訊格式
	感應距離5-10CM
	1. 識別速度超高； 2. 極高的防沖突性，可同時識別超過200個標識； 3. 定向型讀寫器的讀寫角度可人為調整，范圍達360°； 4. 讀寫器不受金屬干擾，無需特定非金屬機箱固定； 5. 高可靠性，適應工業(如工礦)環境； 6. 高抗干擾性，對現場各種干擾源無特殊要求，優秀的防雷設計； 7. IC卡和讀寫器之間可實現雙向高速數據交換，數據安全得到充分保障； 8. IC卡的射頻發射率和功耗極低，無輻射，更健康，更安全；

梯控讀卡器多種外觀和型號可選

產品名稱	梯控讀卡器	梯控讀卡器	梯控讀卡器
產品型號	RC6008A	RC6008B	RC6008C
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	115 * 75 * 21 mm	115 * 75 * 21 mm	121 * 84 * 22 mm
說明	銀灰/深灰	銀灰/深灰

產品名稱	對講門禁模塊	對講門禁模塊
產品型號
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	60 * 95 mm	60 * 95 mm

產品名稱	梯控讀卡器	梯控讀卡器
產品型號	RC6006C	RC6006D
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖	點擊圖片欣賞大圖
大小尺寸	面板尺寸：75 * 108 mm 底盒尺寸：75 * 108 mm 開孔尺寸：63 * 92 mm	面板尺寸：61 * 95 mm 底盒尺寸：63 * 97 mm 開孔尺寸：58 * 90 mm
說明	不銹鋼	亞克力

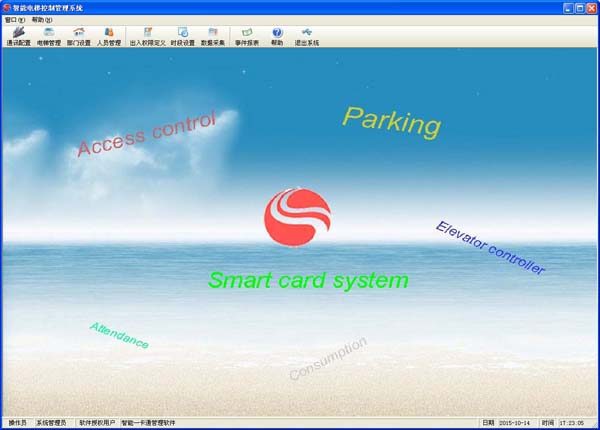

電梯控制系統軟件

軟件名稱：ELEVM6S

梯控軟件可以進行黑名單管理

可以對用戶卡設置有效期，允許樓層和電梯地址

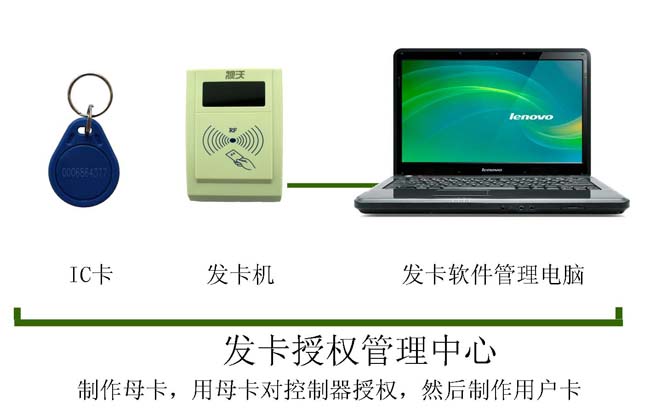

產品名稱：梯控發卡機

型號：RC8008

點擊圖片欣賞大圖	點擊圖片欣賞大圖	梯控發卡機是讀寫IC卡第七扇區資料
		感應距離5-10CM
		第0塊數據：存儲層數，卡號，有效期讀取塊數據成功：01000000000000001234123456991230 第1塊數據：存儲電梯號讀取塊數據成功:83000000000000000000000000000000 Mifare可讀寫發卡器： USB輸出： USB取電：

寫卡技術

寫卡梯控使用IC卡的第7扇區，
（KeyA：FFFFFF FFFFFF， KeyB）密碼：123F88 88F322

第0塊數據結構：
第0到9字節：每個位對應：1到80層
第10，11，12字節：卡號
第13，14，15字節：有效期 (yymmdd)

電梯發卡軟件寫卡數據如下：
讀取塊數據成功：00800080000000000000 000012 991230

寫卡數據如下：
寫入卡號：123456-頁號：0-完成！
寫入卡號：123456-頁號：1-完成！
寫入卡號：123456-頁號：2-完成！

第0塊數據：存儲層數，卡號，有效期。
讀取塊數據成功：01000000000000001234123456991230

第1塊數據：存儲電梯號
讀取塊數據成功：83000000000000000000000000000000

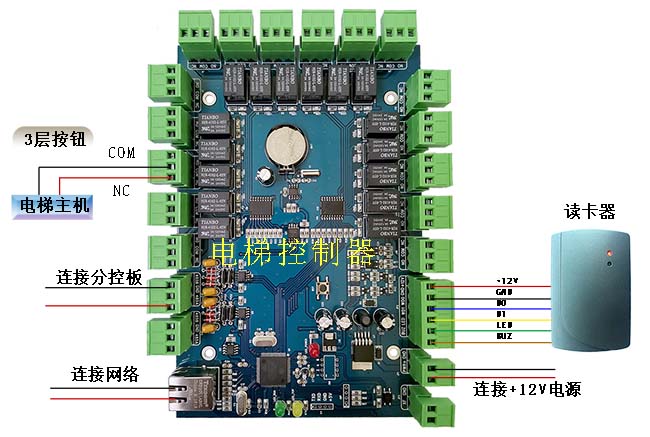

接線說明

刷卡選層，樓層控制原理圖

刷卡直達，樓層控制原理圖

產品名稱：對講訪客板/電梯訪問板

產品型號：SW6191

產品名稱	對講訪客板	電梯訪問板
產品型號	SW6191	SW6192
產品圖片
	點擊圖片欣賞大圖	點擊圖片欣賞大圖
說明	RS485通訊，對接可視對講系統	RS485通訊，對接電梯控制系統
