>>>一卡通系統>>>電梯控制系統 |
 |
外呼型電梯控制系統 |
|
| |
| 呼梯型電梯控制管理系統，有三種工作模式 |
| |
| 1、寫卡式：用發卡機RC8008，配合寫卡軟件，發卡，脫機使用，免布線。 |
| 2、簡易式：通過管理卡，發卡，無需軟件，操作非常簡單。 |
| 3、聯網式：通過RS485通訊與電腦聯網，有記錄查詢。 |
| |
呼梯系統1 |
（軟件+發卡機發卡）簡介 |
可以設置用戶卡的有效期（計時/限時），設置用戶卡的使用次數（計次/限次），允許樓層和電梯地址，黑名單管理
|
| 利用感應式智能卡的方便性、唯一性，并配合管理軟件，共同組成了智能化的呼梯型電梯控制管理系統。滿足中小用戶經濟實用，又有一定的人員管理功能的使用需求， |
| 該系統讀寫IC卡內控制信息進行控制，既可控制用戶卡的有效期，同時可采用電腦管理用戶信息，方便簡捷。呼梯一體機，可管理相對獨立的一個樓層外的呼梯按鈕，利用讀寫IC卡中控制信息的方式進行人員授權控制，免除主控制器與管理電腦之間的通訊布線，提高了經濟實用性及靈活性。 |
| |
| 非聯網型系統優點 |
| 安裝簡便，成本低，免除了聯網型電梯管理系統的煩瑣布線， |
| 采用上述的結構設計，具有結構簡單，方便施工安裝的特點。可滿足用戶簡單的門禁出入控制及必要的人員授權控制，但不保留進出刷卡記錄。 |
| |
| |
| 聯網型系統的缺點 |
| 布線工作量大，造價高，人員授權管理困難 |
| |

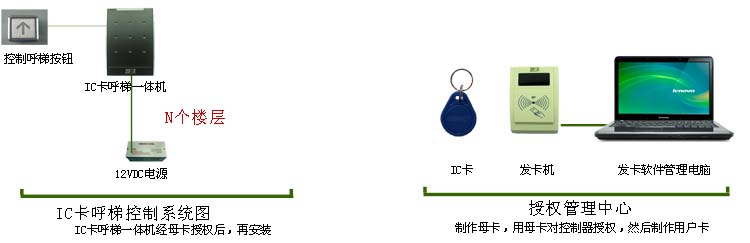

| IC卡呼梯系統工作原理示意圖 |
| |
 |
| |
常規配置 |
| |
每個樓層的配置
|
1、呼梯一體機SW269, 1 臺
2、電源 DC12V, 1 個 |
| |
發卡部分
|
5、專用發卡器 RC8008, 1 臺
6、呼梯控制管理系統軟件 ,1 套
7、加密狗
8、管理電腦, 1 臺 |
| |
| 設備介紹 |
| 電梯呼叫一體機，有2種設計方案 |
| 1、一體化設計，配上漂亮的外殼，主機和線圈集成在一塊板上。三款外殼，客戶根據喜好隨心選。 |
| 2、分體式設計，主機和線圈分成2塊板，線圈板可以內置安裝，也可以配上漂亮的外殼。讀卡器主機內置在電梯面板里面 |
| |
| |
產品名稱1：電梯呼叫一體機 |
| 產品型號：SW269 |
| 一體化設計，配上漂亮的外殼，主機和線圈集成在一塊板上。三款外殼，客戶根據喜好隨心選。 |
點擊圖片欣賞大圖 |
呼梯一體機是讀寫IC卡第七扇區數據 |
| 感應距離5-10CM |
1. 識別速度超高；
2. 極高的防沖突性，可同時識別超過200個標識；
3. 定向型讀寫器的讀寫角度可人為調整，范圍達360°；
4. 高可靠性，適應工業(如工礦)環境；
5. IC卡和讀寫器之間可實現雙向高速數據交換，數據安全得到充分保障；
6. IC卡的射頻發射率和功耗極低，無輻射，更健康，更安全； |
|
| |
| |
| 電梯呼叫一體機，多種外觀和型號可選 |
| |
| 產品名稱 |
電梯呼叫一體機 |
電梯呼叫一體機 |
電梯呼叫一體機 |
| 產品型號 |
SW269A |
SW269B |
SW269C |
| 產品圖片 |
 |
|
 |
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 大小尺寸 |
115 * 75 * 21 mm |
115 * 75 * 21 mm |
121 * 84 * 22 mm |
| 說明 |
銀灰/深灰 |
銀灰/深灰 |
|
|
| |
| 產品名稱 |
電梯呼叫一體機 |
|
|
| 產品型號 |
SW269 |
|
|
| 產品圖片 |
 |
 |
|
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 大小尺寸 |
60 * 95 mm |
60 * 95 mm |
|
|
| |
| |
| 應用范圍：呼梯型電梯系統 |
| |
| 寫卡脫機使用，建立黑名單 |
| |
·多重防護：
控制器電源輸入具有過流、過壓、反向接入保護
輸入、輸出接口具有光電隔離保護 |
| |
| ·性能參數 |
可控樓層： 1
發卡數量： 無限制。 事件記錄： 無
數據存儲： 數據可保存100年。 識別卡種： IC卡
讀卡速度： 小于0.1秒。 刷卡間隔： 小于0.5秒
通訊方式： 無。狀態指示： 工作、讀卡狀態指示 |
| |
·電氣參數：
工作電源：7～35VDC 功耗1W
工作電流：小于150mA（不含驅動電鎖及讀卡器） |
| |
·物理參數：
|
工作溫度： -20℃～70℃
相對濕度： 0～95%無冷凝
接線方式： 接線端子
安裝型式： 塑膠外殼明裝
整機質量： 200g |
| |

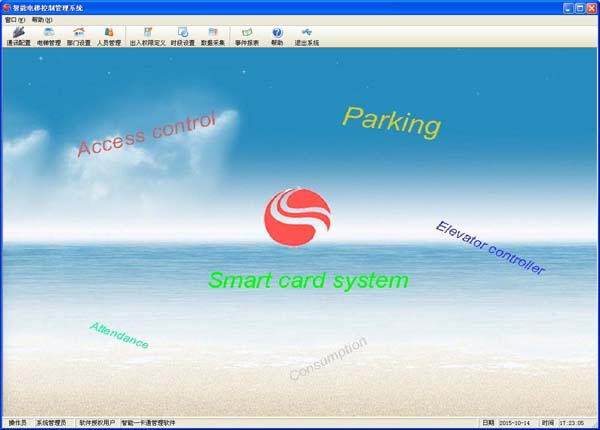

電梯控制系統軟件 |
| 軟件名稱：ELEVM6S |
| |
 |
| |
| 梯控軟件可以進行黑名單管理 |
| 可以對用戶卡設置有效期，允許樓層地址 |
| |
IC卡呼梯發卡機 |
| 型號：RC8008 |
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
呼梯發卡機是讀寫IC卡第七扇區資料 |
| 感應距離5-10CM |
ifare可讀寫發卡器
USB輸出
USB取電 |
|
| |
呼梯系統2（管理卡發卡）介紹 |
| |
| 不用軟件發卡機，也不用聯網，用管理卡發卡，操作極其簡單，傻瓜式。 |
| |
| 設備介紹 |
產品名稱：電梯呼叫一體機 |
| 產品型號：SW269 A/B/C |
| |
| 產品名稱 |
電梯呼叫機 |
電梯呼叫機 |
電梯呼叫機 |
| 產品圖片 |
|
|
|
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
| 大小尺寸 |
115 * 75 * 21 mm |
115 * 75 * 21 mm |
121 * 84 * 22 mm |
| 說明 |
銀灰/深灰 |
銀灰/深灰 |
|
| 產品型號 |
SW269A |
SW269B |
SW269C |
|
| |
| 應用范圍：呼梯型電梯系統 |
| |
·多重防護：
控制器電源輸入具有過流、過壓、反向接入保護
輸入、輸出接口具有光電隔離保護 |
| |
| ·性能參數 |
可控樓層： 1
發卡數量： 1000張。 事件記錄： 無
讀卡速度： 小于0.1秒。 刷卡間隔： 小于0.5秒
通訊方式： 無。狀態指示： 工作、讀卡狀態指示 |
| |
·電氣參數：
工作電源：7～35VDC 功耗1W
工作電流：小于150mA（不含驅動電鎖及讀卡器） |
| |
·物理參數：
|
工作溫度： -20℃～70℃
相對濕度： 0～95%無冷凝
接線方式： 接線端子
安裝型式： 塑膠外殼明裝
整機質量： 200g |
| |
IC卡呼梯系統工作原理示意圖 |
| |
 |
| |
常規配置 |
| |
| 每個樓層的配置 |
1、呼梯一體機SW169C， 1 臺
2、電源 DC12V， 1 個
3、管理卡，1 張 |
| |
| ●門禁機，有3套設計方案 |
| 1、分體門禁機：分體式設計,門禁主機和線圈分成2塊板，線圈板可以內置安裝，也可以配上漂亮的外殼。門禁主機內置在對講面板里面 |
| 2、門禁一體機：一體化設計，可以內置安裝裸板，也可以配上漂亮的外殼外置安裝。三款外殼，客戶根據喜好隨心選 |
| 3、鍵盤門禁機：刷卡（可以刷IC卡，也可以刷ID卡），密碼，門禁主機，一體機設計，配上外殼，操作非常簡單。 |
| |
●門禁機的三種工作模式 |
| |
| 第一種工作模式：寫卡式 |
| 用軟件+發卡機發卡；免布線，脫機使用 |
| 基本功能計時（控制有效期），限次 |
| |
| 第二種工作模式：簡易式--管理卡發卡模式或者鍵盤編程方式發卡 |
| 操作非常簡單，一張管理卡，就可授權用戶卡 |
| |
| 第三種工作模式：RS485聯網式 |
| 通過RS485通訊與電腦聯網，發卡，采集記錄，有記錄查詢。 |
| 應用范圍：門禁控制系統，對講門禁系統，呼梯型電梯系統 |
| |
| |
| 門禁一體機外包裝 |
| |
| 產品名稱 |
|
門禁一體機 |
|
| 產品圖片 |
 |
|
|
| |
點擊圖片欣賞大圖 |
點擊圖片欣賞大圖 |
|
| 大小尺寸 |
136 * 135 * 29 mm |
|
|
| 說明 |
門禁一體外包裝-紙盒-中性印刷
箱型：啤盒，紙質：K9A |
IC卡 |
|
| 重量 |
毛重：200G |
|
|
| 產品型號 |
|
SW169C |
|
|
| |
| |
